Introduction

Installer un système home-cinéma ne consiste pas seulement à brancher des enceintes sur un ampli. La qualité sonore finale dépend énormément :

• du câblage,
• des branchements,
• du placement des enceintes,
• des réglages de l’amplificateur,
• de l’acoustique de la pièce.

Un mauvais placement peut dégrader le son plus qu’un mauvais matériel. Ce guide explique en détail comment installer correctement un système home-cinéma.

1. Les éléments d’un système home-cinéma

ULTIMA 40 Surround + DENON X3800H Dolby Atmos

Un système home-cinéma classique est composé de :

Les éléments principaux

1. Amplificateur audio-vidéo (AV Receiver)
2. Enceintes
3. Caisson de basses
4. Téléviseur ou vidéoprojecteur
5. Sources (Blu-ray, console, box, Apple TV…)
6. Câbles HDMI
7. Câbles d’enceintes
8. Câble subwoofer (RCA)

L’amplificateur est le centre du système : tout se branche dessus.

2. Branchement d’un système home-cinéma

Denon AVC X3800H

Schéma de branchement simple

Ordre de branchement :

Sources → Amplificateur → TV / Projecteur
Amplificateur → Enceintes
Amplificateur → Caisson

Branchement HDMI

On branche toutes les sources en HDMI sur l’ampli :

• HDMI 1 : Lecteur Blu-ray
• HDMI 2 : Console
• HDMI 3 : Box TV
• HDMI OUT : vers la TV

Utiliser la sortie HDMI ARC ou eARC pour le son de la TV vers l’ampli.

Branchement des enceintes

Chaque enceinte se branche avec un câble d’enceinte cuivre :

• borne rouge = +
• borne noire = –

Important : respecter la polarité sinon perte de basses et mauvaise spatialisation.

Branchement du caisson de basses

Le caisson se branche avec :

• câble RCA
• sortie ampli : SUB OUT / LFE
• entrée caisson : LFE / LINE IN

3. Câblage : conseils importants

Section de câble recommandée

Distance & Section câble :  < 5 m:  1.5 mm²5  / 10 m : 2.5 mm² /  > 10 m : 4 mm²

Conseils :

• câble cuivre OFC
• éviter les câbles trop fins
• éviter de faire passer les câbles audio avec les câbles électriques
• étiqueter les câbles
• bananes ou fourches recommandées

4. Placement des enceintes : principe général

Règles de base :

• Tweeter à hauteur d’oreille
• Enceintes avant en triangle avec la position d’écoute
• Enceinte centrale alignée avec la TV
• Surround légèrement derrière l’auditeur
• Caisson pas dans un coin collé au mur (sauf test)
• Position d’écoute pas collée au mur arrière

5. Placement Home-Cinéma 5.1

B&W série 700 S3

Composition d’un système 5.1

• 2 enceintes frontales
• 1 centrale
• 2 surround
• 1 caisson

Angles recommandés

• Frontales : 22° à 30°
• Centrale : 0°
• Surround : 110° à 120°

Placement détaillé

• Frontales à hauteur d’oreille
• Centrale sous ou au-dessus de la TV
• Surround sur les côtés légèrement derrière
• Caisson devant dans la pièce

C’est le placement le plus utilisé.

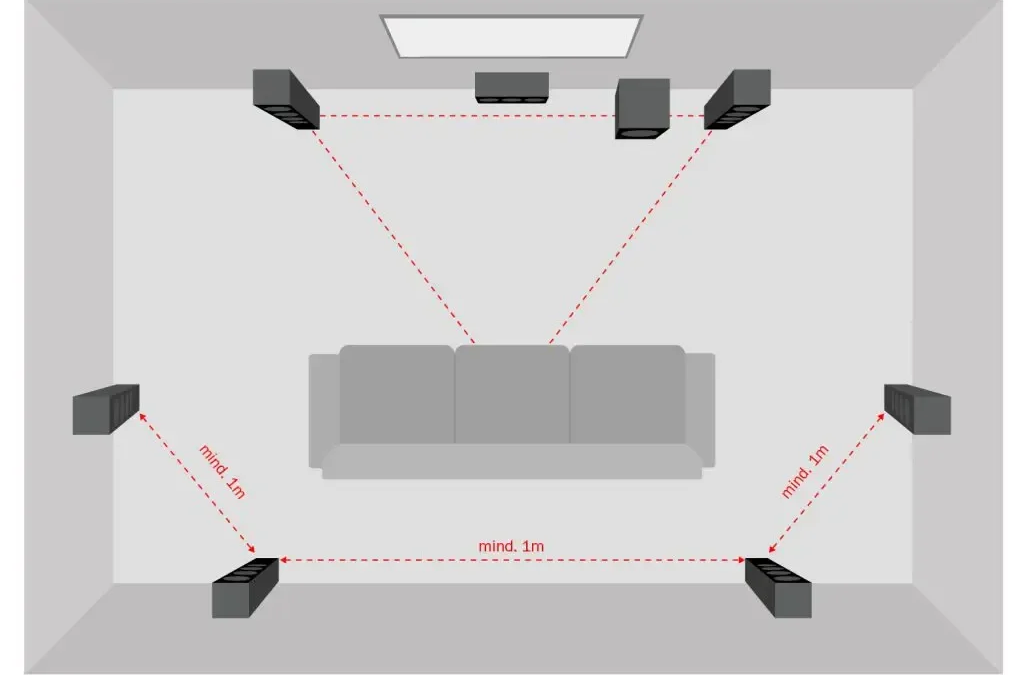

Placement Home-cinema 7.1

6. Placement Home-Cinéma 7.1

Composition 7.1

• 2 frontales
• 1 centrale
• 2 surround latérales
• 2 surround arrière
• 1 caisson

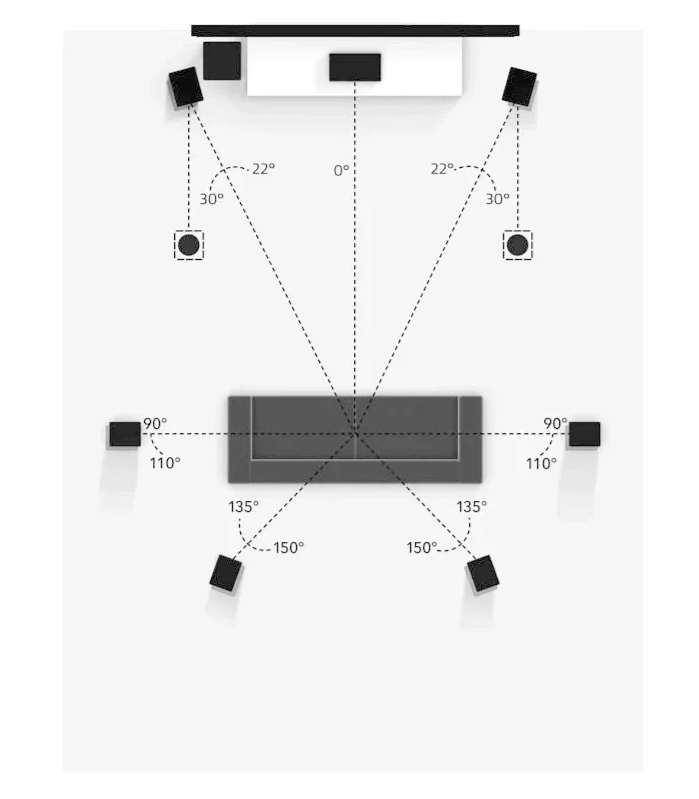

Angles

• Frontales : 22° – 30°
• Surround latérales : 90° – 110°
• Surround arrière : 135° – 150°

Les surround arrière doivent être derrière le canapé.

Le 7.1 donne :

• meilleure immersion
• meilleure spatialisation arrière
• idéal pour films Blu-ray

Placement Home-cinema 7.1.2

7. Dolby Atmos : 5.1.2 / 7.1.2 / 5.1.4 / 7.1.4

Les systèmes Atmos ajoutent des enceintes de plafond ou enceintes Atmos orientées vers le plafond.

Exemple 5.1.2

• système 5.1 classique
• • 2 enceintes plafond

Placement Atmos :

• au-dessus du canapé
• angle 65° à 100°
• jamais trop devant
• jamais trop derrière

Exemple 7.1.2

• 7 enceintes horizontales
• 2 enceintes plafond

Exemple 5.1.4

• 5 enceintes horizontales
• 4 enceintes plafond

Plus il y a d’enceintes Atmos, plus les effets verticaux sont réalistes.

8. Placement du caisson de basses

Le placement du subwoofer est très important.

Méthode recommandée :

1. Mettre le caisson à la position d’écoute
2. Lancer une musique avec basses
3. Se déplacer dans la pièce
4. Là où les basses sont les meilleures → placer le caisson

Règles générales :

• éviter le centre de la pièce
• souvent bien près d’un mur
• parfois dans un coin
• tester plusieurs positions

9. Réglages de l’ampli home-cinéma

Après installation :

Calibration automatique

Utiliser :

• Audyssey
• YPAO
• Dirac
• MCACC

Le micro mesure :

• distances
• volumes
• fréquences
• crossover
• égalisation

Réglages importants

• Toutes les enceintes en Small
• Crossover : 80 Hz (standard)
• Subwoofer : LFE
• Distances correctes
• Niveaux équilibrés

10. Erreurs fréquentes à éviter

Erreurs très courantes :

• enceintes surround trop hautes
• frontales trop rapprochées
• centrale dans un meuble fermé
• subwoofer collé dans un coin sans test
• canapé collé au mur arrière
• polarité des enceintes inversée
• câbles trop fins
• pas de calibration
• enceintes Atmos mal placées

Ces erreurs peuvent ruiner un système très cher.

11. Conseils pour une installation optimale

Pour un bon home-cinéma :

• tapis au sol
• rideaux
• bibliothèque
• panneaux acoustiques
• éviter pièce vide
• éviter carrelage partout
• position d’écoute à 1/3 de la pièce
• enceintes décollées du mur
• triangle équilatéral pour les frontales

L’acoustique de la pièce est aussi importante que les enceintes.

Conclusion

Une bonne installation home-cinéma dépend de :

1. Bon câblage
2. Bon branchement HDMI
3. Placement précis des enceintes
4. Placement du caisson
5. Calibration de l’ampli
6. Acoustique de la pièce

Un système bien installé peut sonner 2 à 3 fois mieux que le même système mal installé.
